CNC Fräse Fräsmaschine zum Gravieren Fräsen Portalfräse, kein Bausatz, Stepper

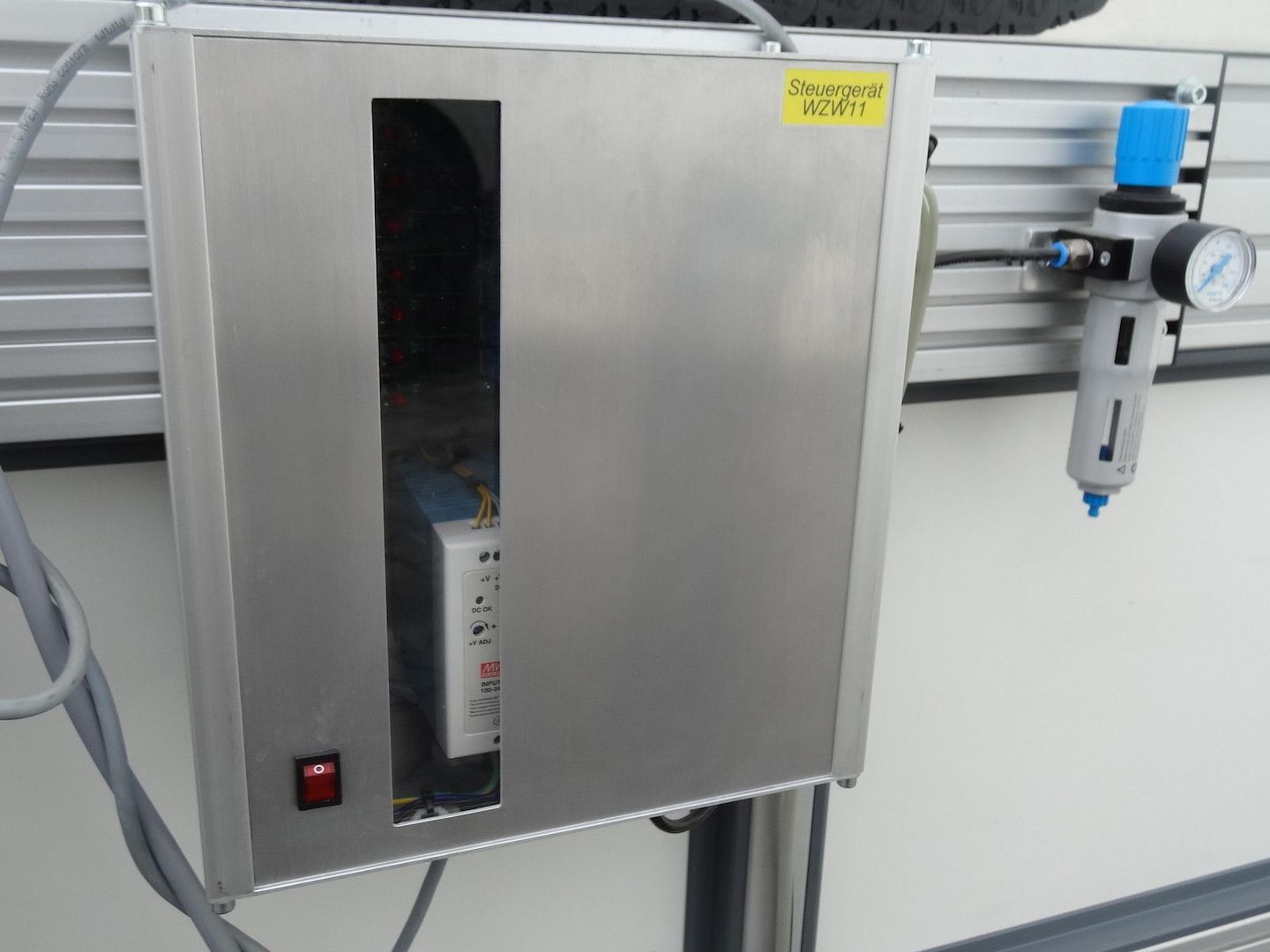

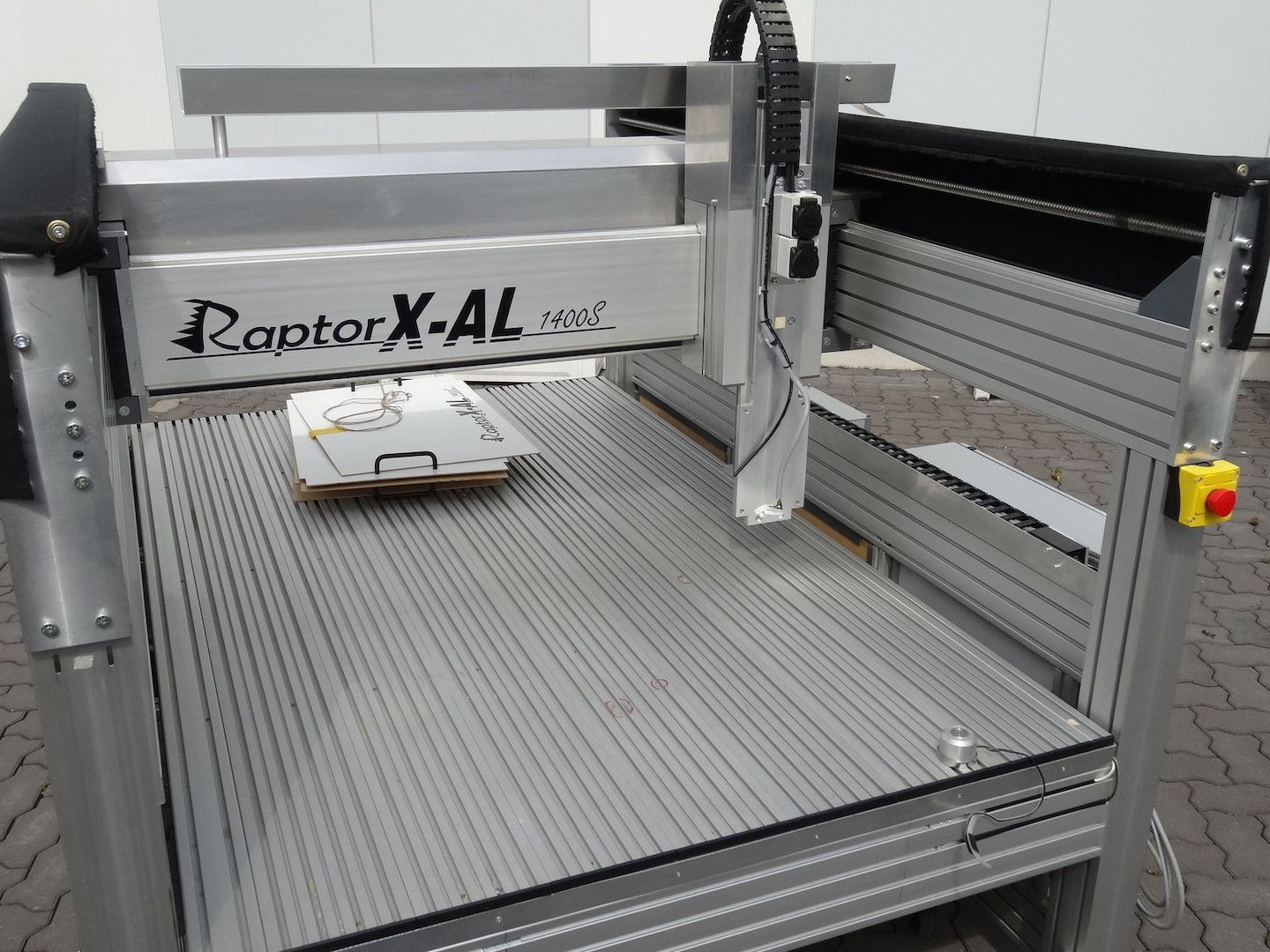

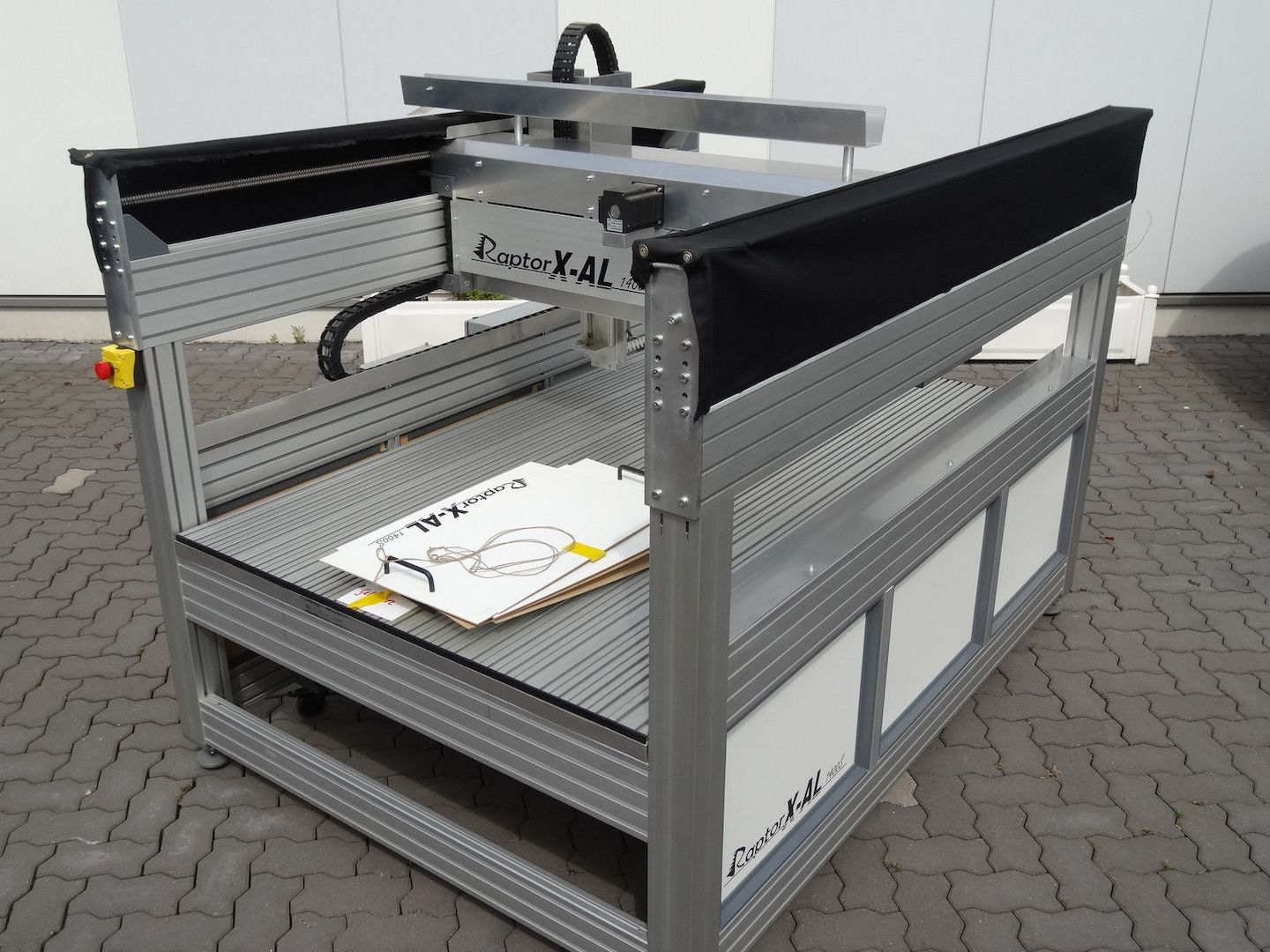

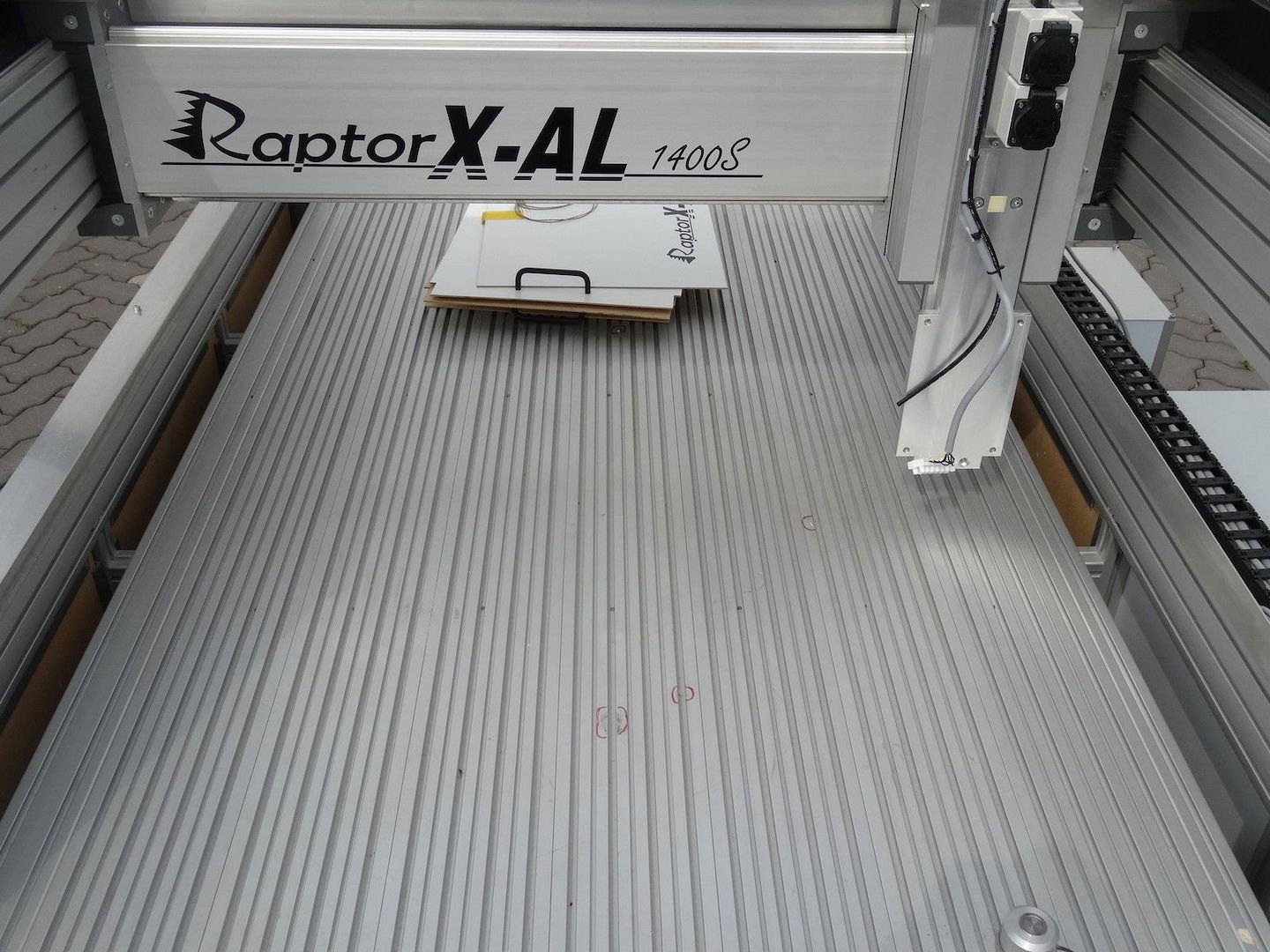

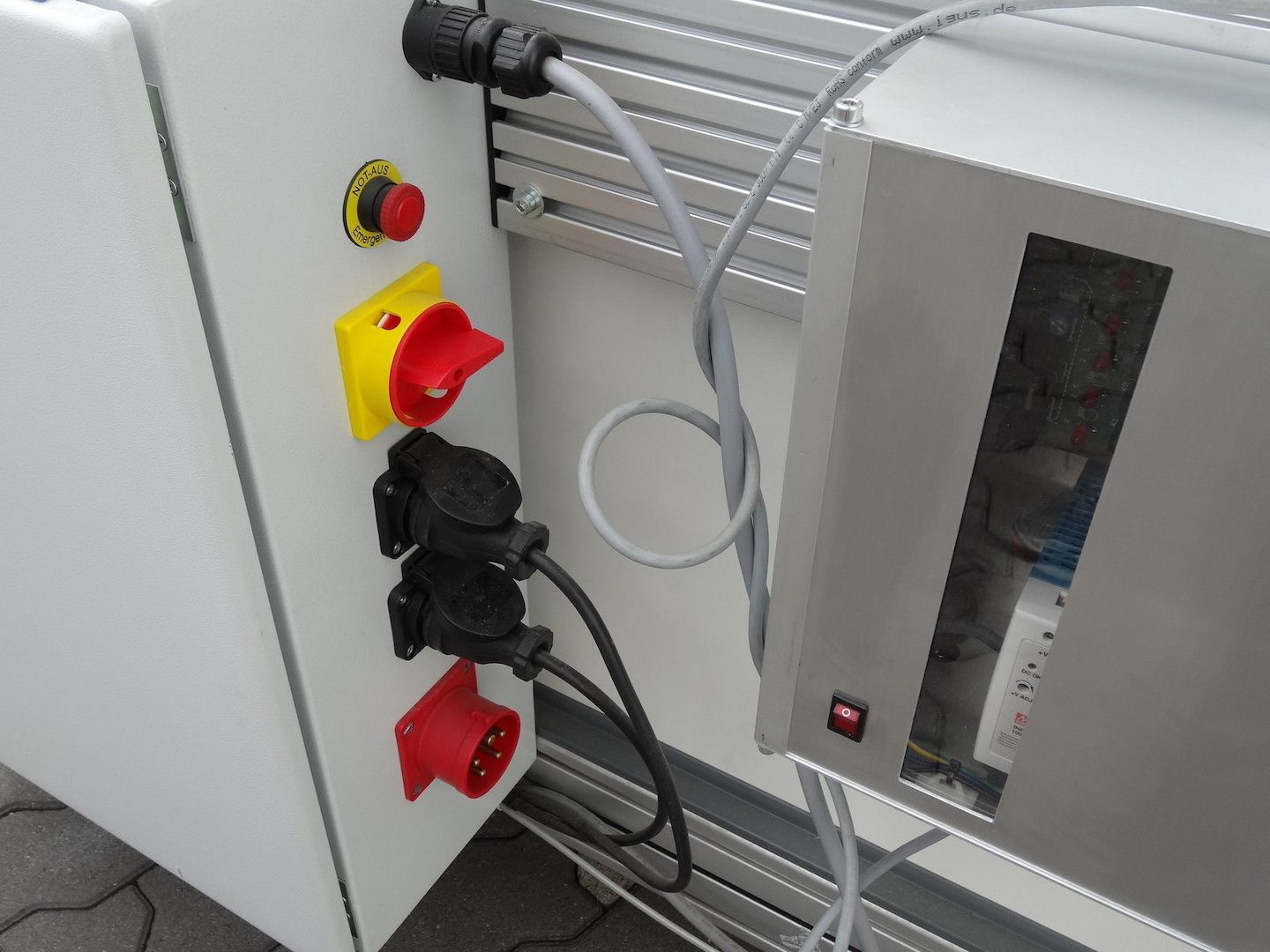

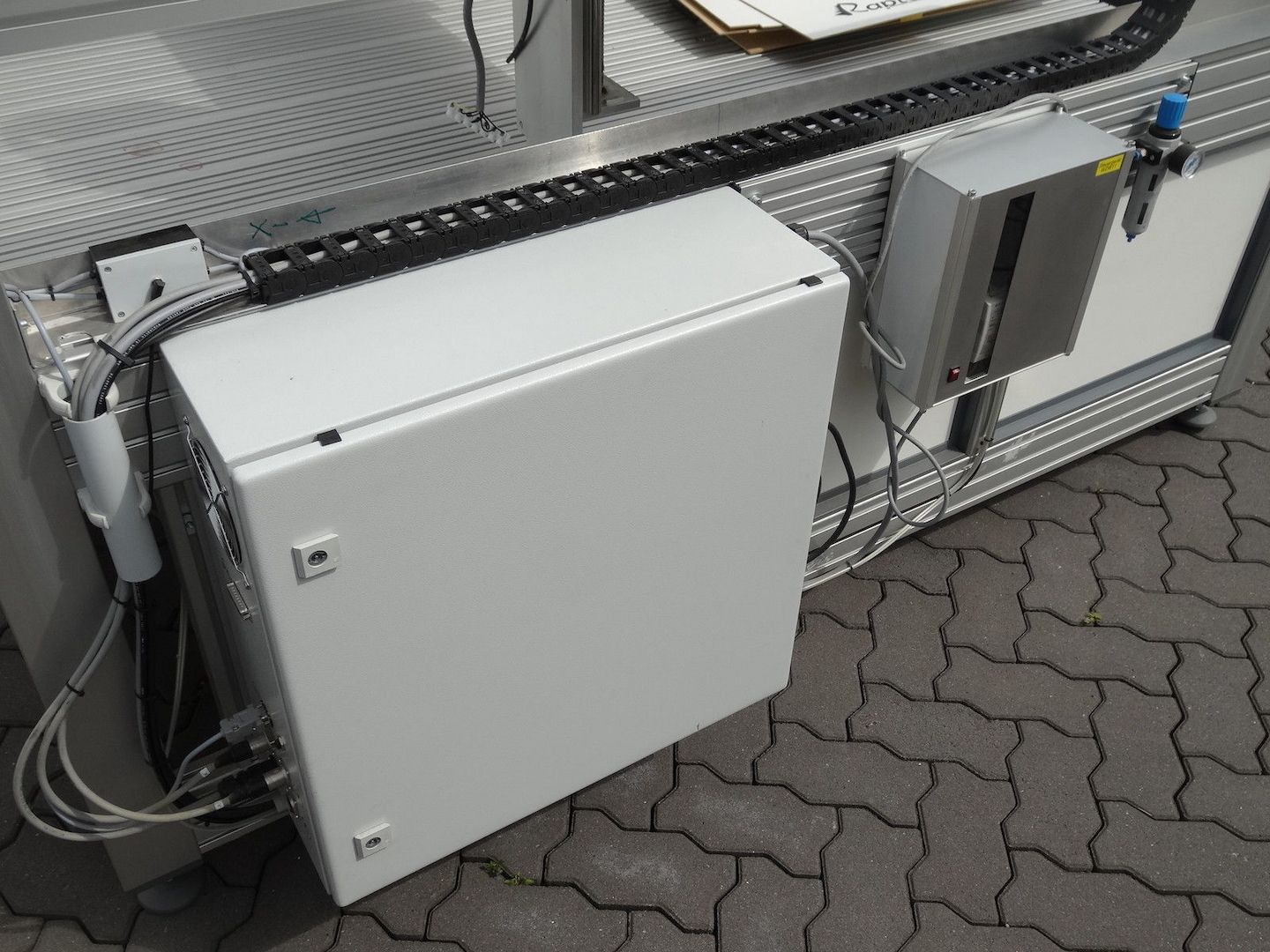

CNC Portalfräse RaptorX AL 1400S mit 1400x900 mm Bearbeitungsfläche, 300mm Verfahrweg in Z und höhenverstellbarer Tischauflage / Nutenplatte sowie Pneumatikeinheit für Ansteuerung eines Werkzeugwechslers.


Technische Daten:


Maschinentyp High-Z S-720-T

Aufspannfläche


1050 x 510 mm

Verfahrweg X


720 mm

Verfahrweg Y


420 mm

Verfahrweg Z


110 mm

Durchlasshöhe Z


100 mm bis Rahmenoberkante

Positionierungsgeschwindigkeit


max. ca. 6500 mm/min. ( Angaben ermittelt bei Verwendung der Software WIN PCNC Economy, Parallelport mit PCI-Karte )

Arbeitsgeschwindigkeit


Je nach Konturform bis zu 4000 mm/min

Schrittweite


0,00625 mm

Wiederholgenauigkeit


0,01 mm

Umkehrspiel


+/-0,01mm

Achtung: Entgegen den Aussagen der Mitbewerber geben wir Ihnen folgende Info : Das Umkehrspiel ist zwar theoretisch in der Software auf Null korrigierbar, jedoch praktisch durch die auftretenden Radialkräfte am Fräser nicht realisierbar ! Wir haben dazu etliche Versuche durchgeführt, die nicht zum meist angepriesenen, angeblich positiven „Null- Resultat" geführt haben. Das Umkehrspiel ( Spiel zwischen Mutter und Spindel auf die gegenläufige Wegstrecke einer Achse / Differenz gemessen ) ist immer nur so klein, wie es die Präzision der Maschinenmechanik und deren Komponenten hergibt ! Mitbewerber, die mit 0,000mm mechanischer Einstellmöglichkeit werben, haben unserer Meinung nach keinerlei Kenntnis von Grundsätzen der Mechanik !

Positionierfehler


kalibrierbar

Spindeln x/y 2-fach kugelgelagert


Kugelumlaufspindel

Spindelmuttern X/Y


Kugelumlaufmuttern

Führung X - Y


22 mm gehärtet 62 HRC u. geschliffen

Führung Z


16 mm gehärtet 62 HRC u. geschl.

Referenzschalter / Endschalter


3x kontaktlos

Arbeitsbereichsüberwachung


durch Software

Antrieb


4 Schrittmotoren / 2 auf X-Achse für gleichmässige Kraftverteilung / Kein störender Riemen vehindert das Bearbeiten langer Bauteile !!!

Außenabmessungen


1070 x 690 x 500 mm

Gewicht


ca. 41 kg

Stromversorgung


230 V / 50 Hz

Fräsaufnahme


43 mm Eurohals
