Fräsmaschine Mikron WF 51C CNC Heidenhain 3D-Bahnsteuerung TNC 155

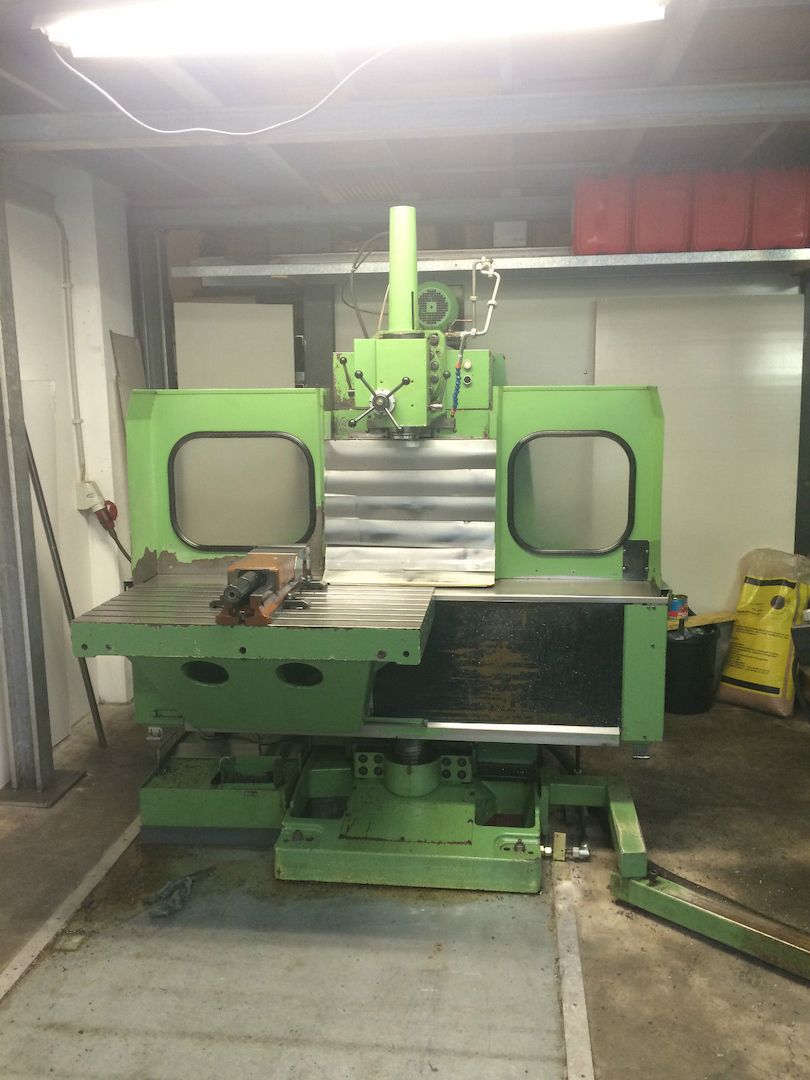

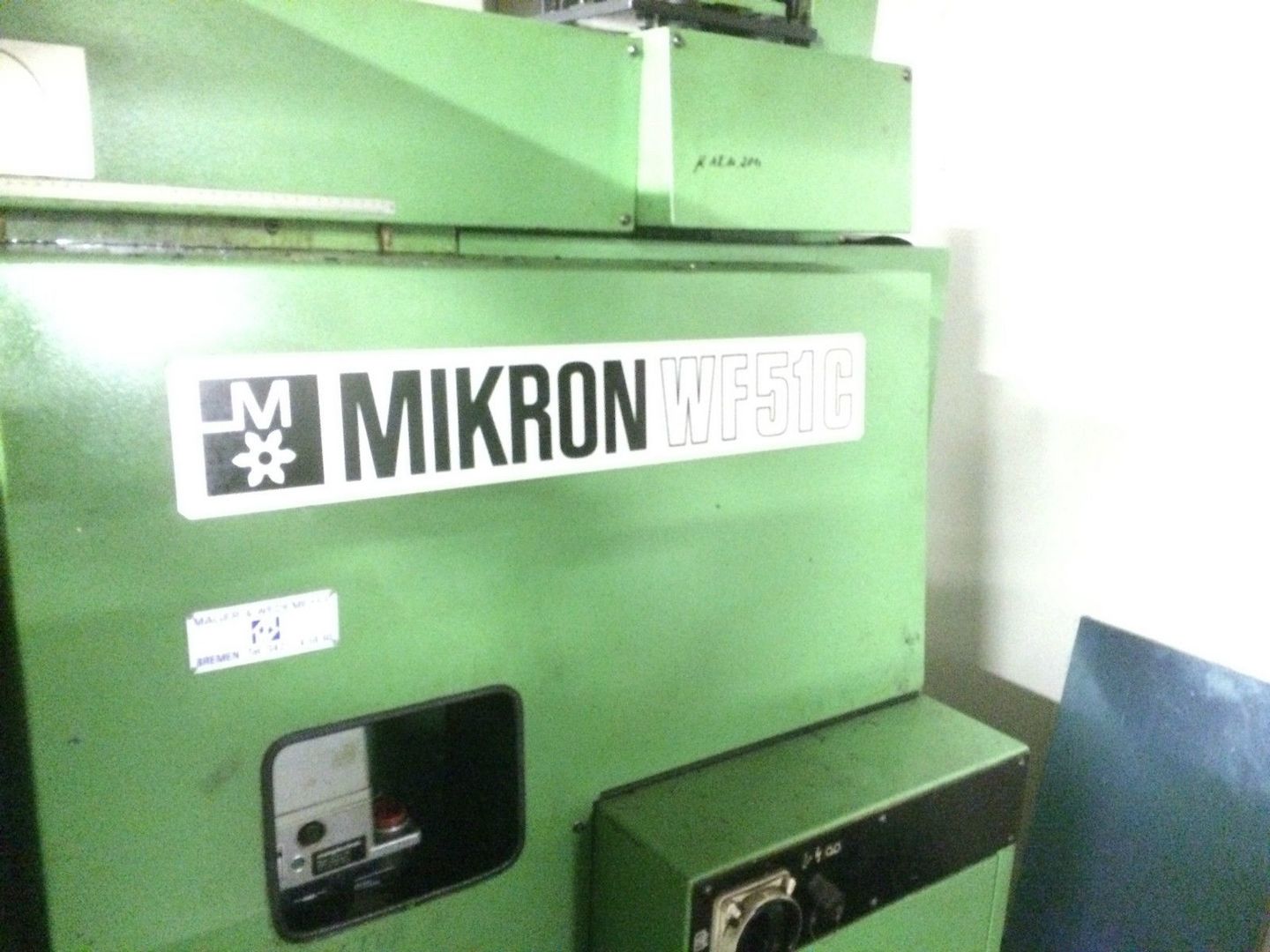

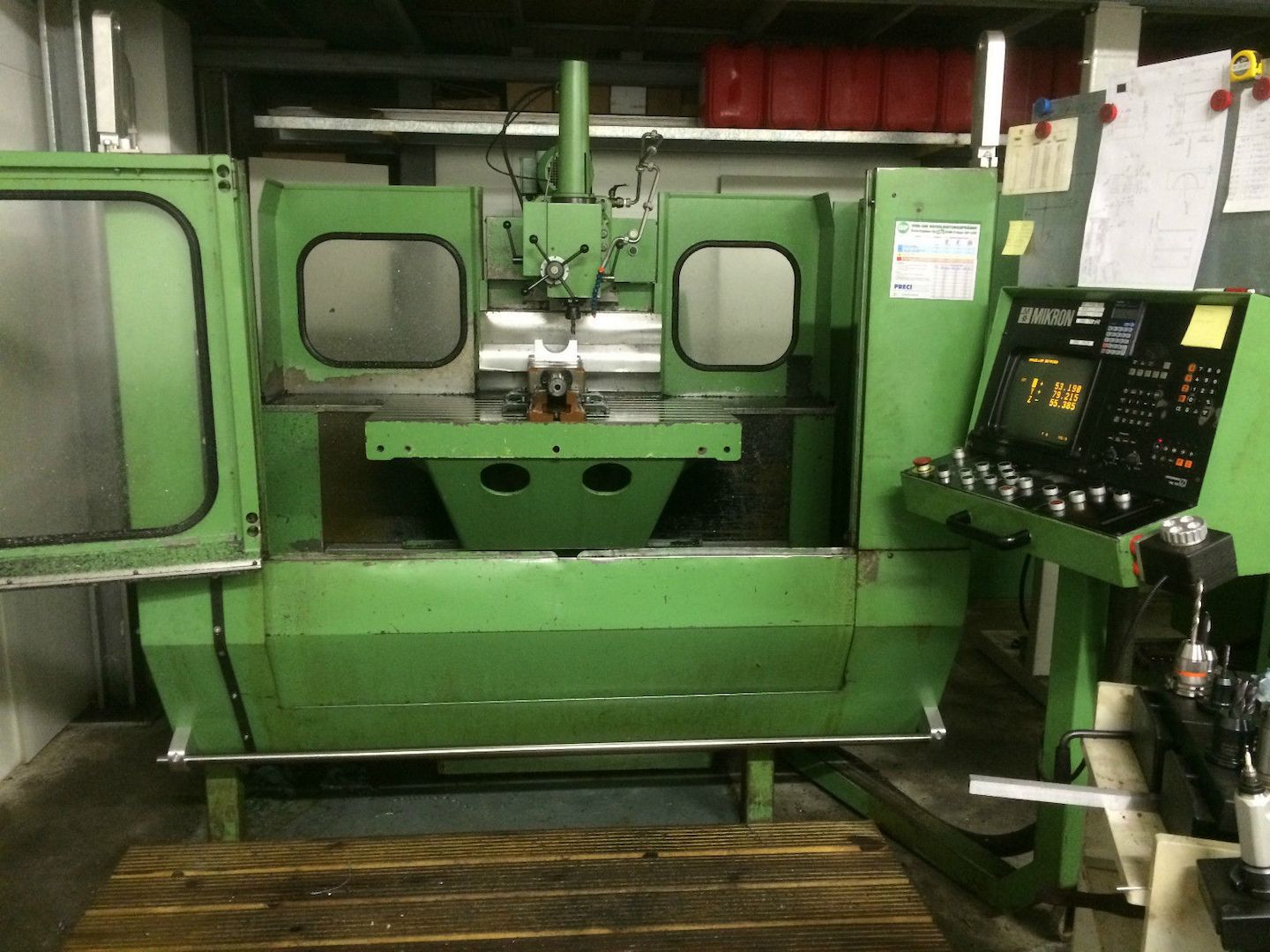

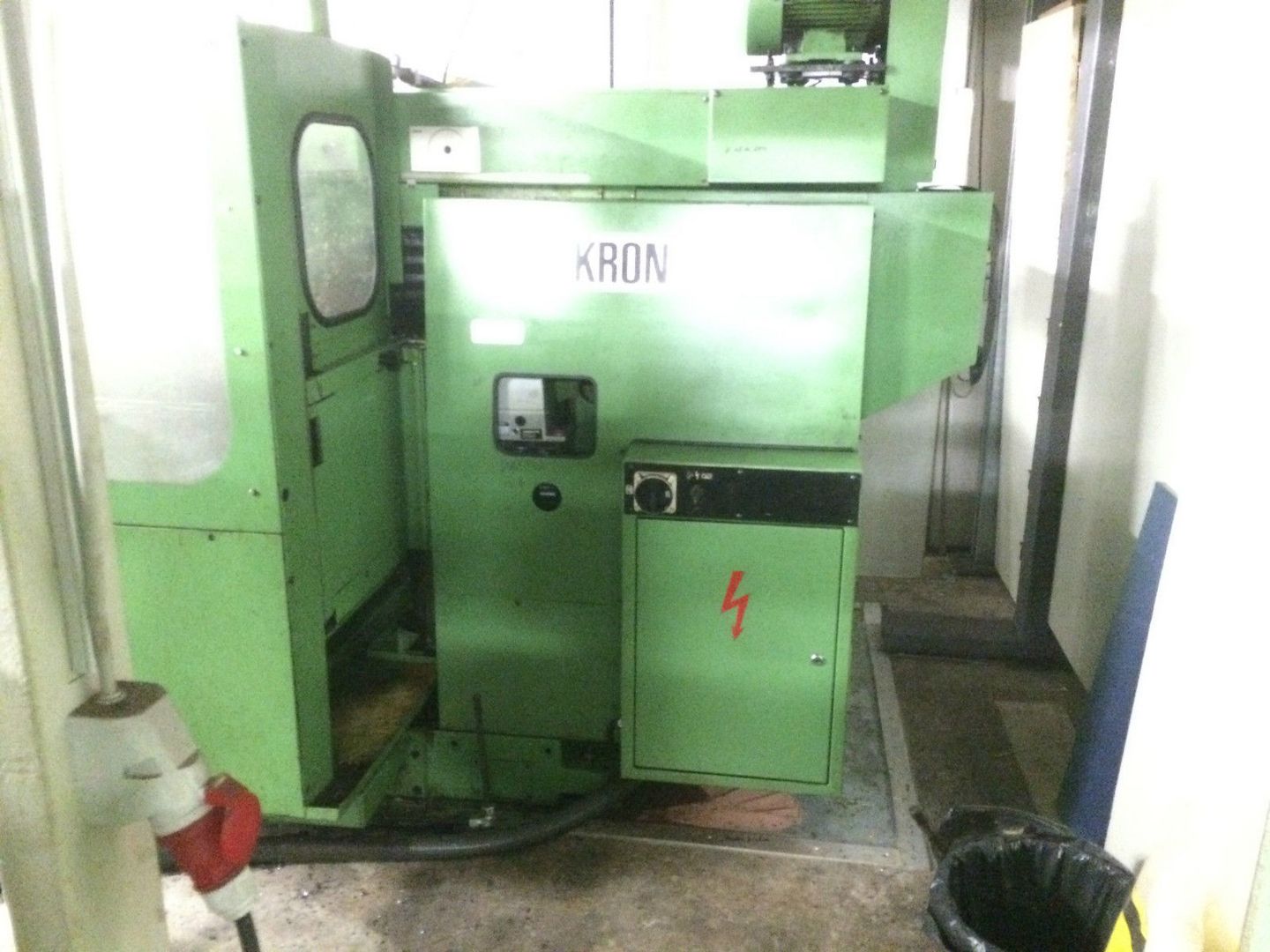

CNC Fräsmaschine Mikron WF 51 C

Baujahr ca. 1987

Technische Daten:

- Verfahrwege ca.: X: 800 mm, Y: 500 mm, Z: 460 mm
- Max. vertiakale Einbauhöhe zwischen Vertikalfräskopf und Winkeltisch: ca. 559 mm

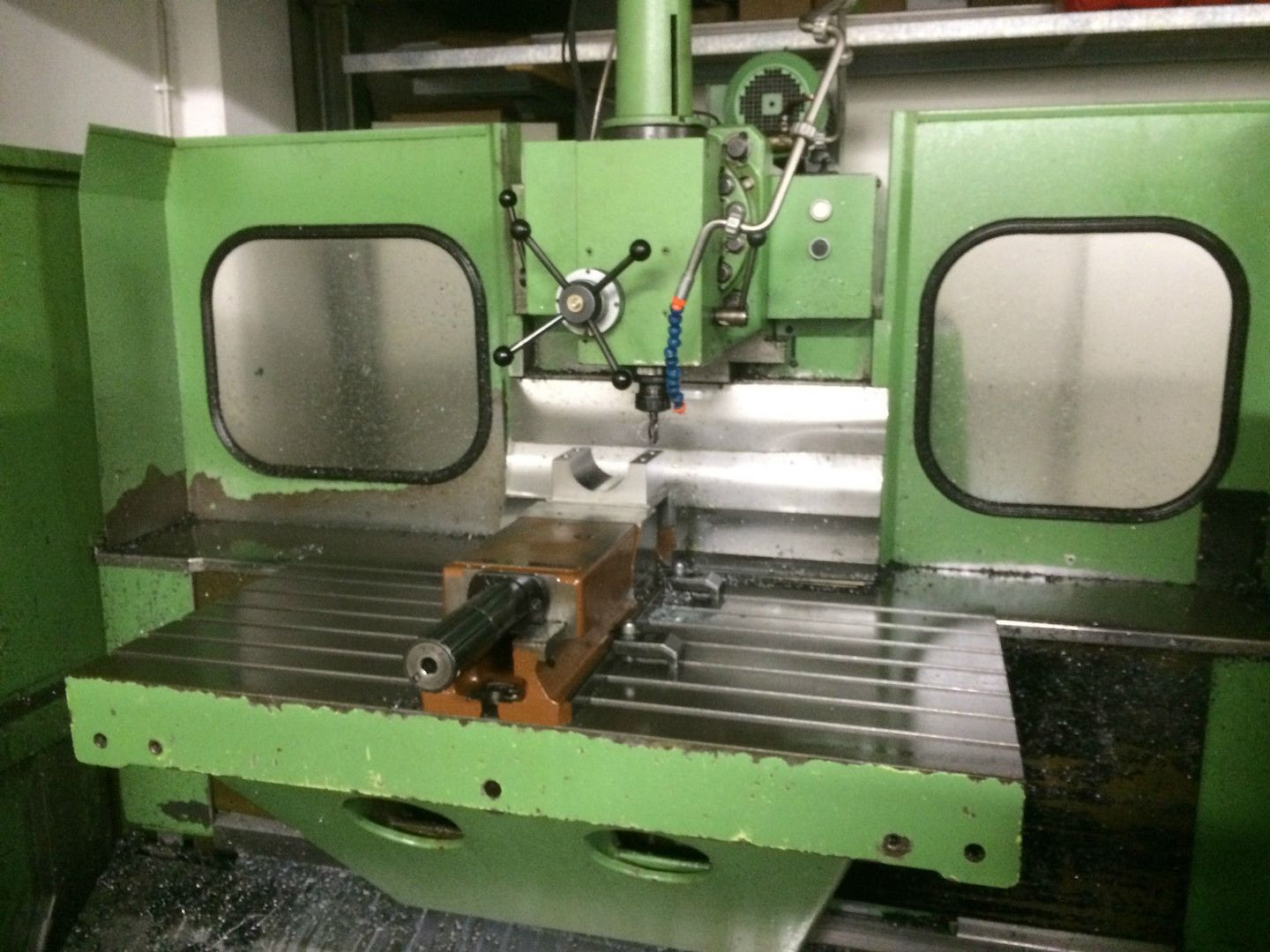

- starrer Winkeltisch: max. Werkstückgewicht 500 kg
Aufspannfläche ca.: 1000 x 500 mm
Anzahl der Spannnuten: 7
Nutenbreite 14 mm
Nutenabstand 63 mm
- Drehzahl ca.: 3.150 U/min in 21 Stufen Stufensprung 1,259

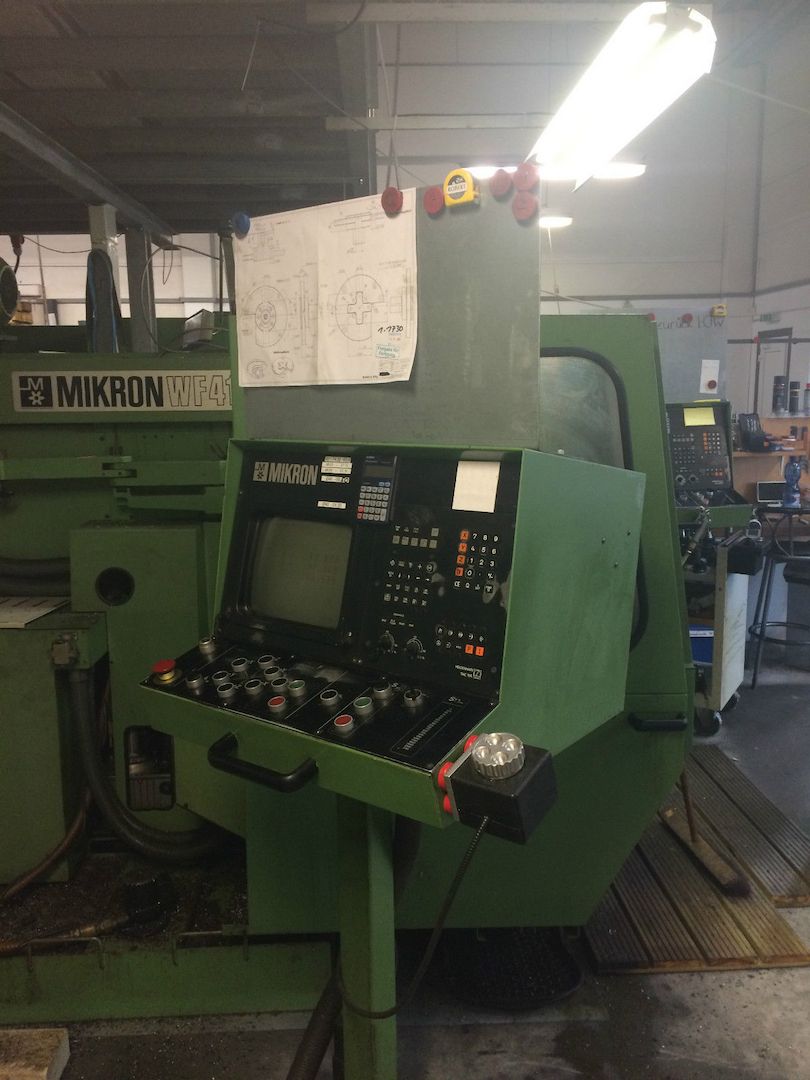

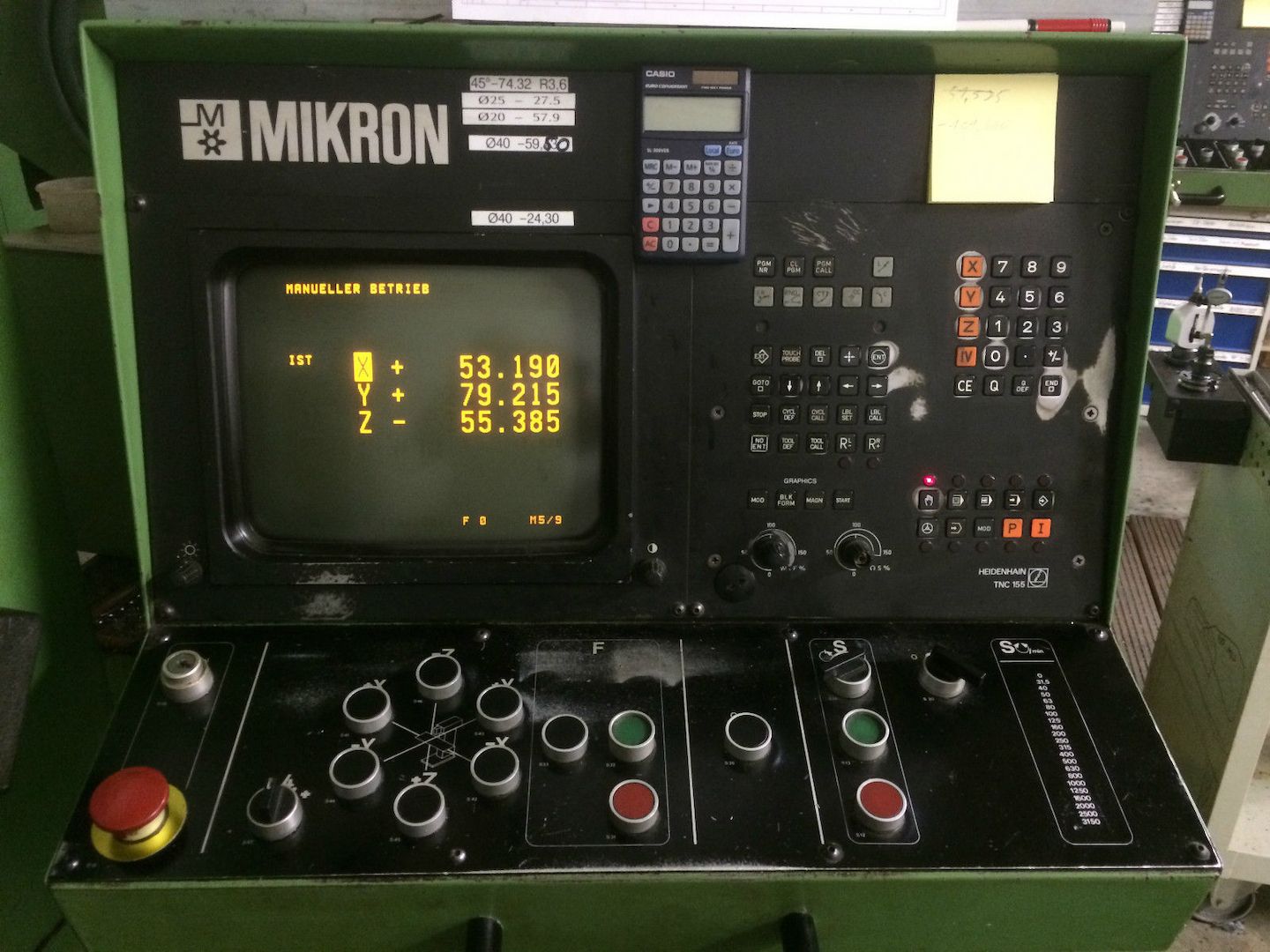

- Steuerung: Heidenhain TNC 155 3D-Bahnsteuerung
- Werkzeugaufnahme: SK 40 mit Einzugsnut

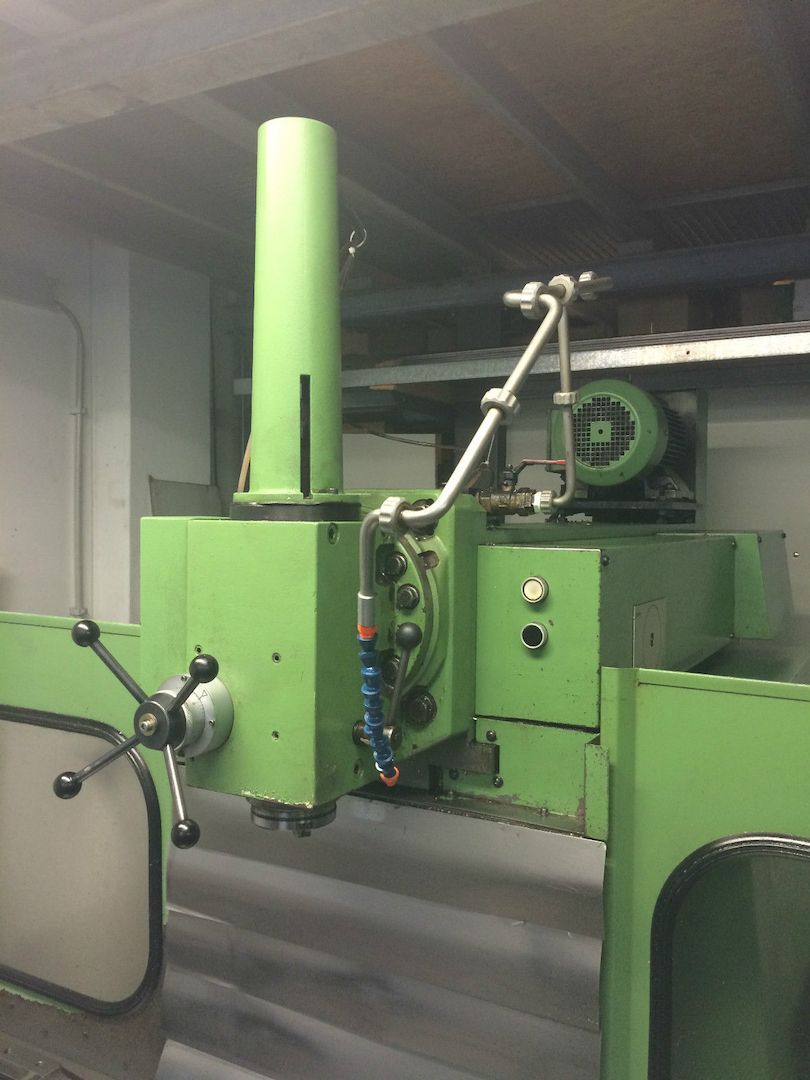

- Fräskopf schwenkbar
- Pinolenbewegung vertikal: 90 mm
- Gesamtanschlußwert: 13,5 KVA
- Gewicht ca.: 3100 kg
- Transportmaße ohne Spänekabine ca.: T: 2,2 m, B: 2,40 m, H: 2,2 m

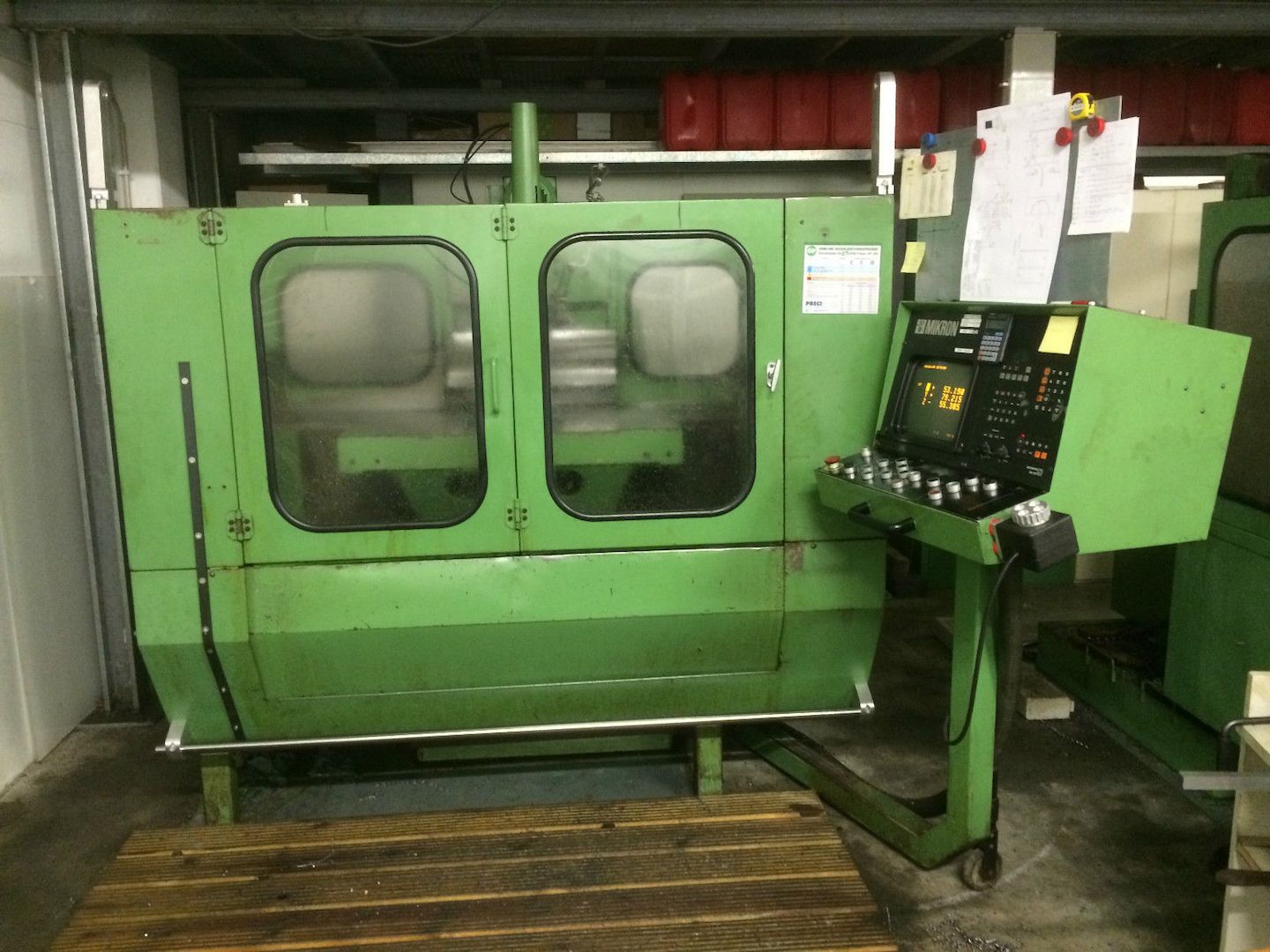

Zubehör: Späneschutzkabine
äußere Kühlmittelzufuhr, Tank ca. 100 ltr.

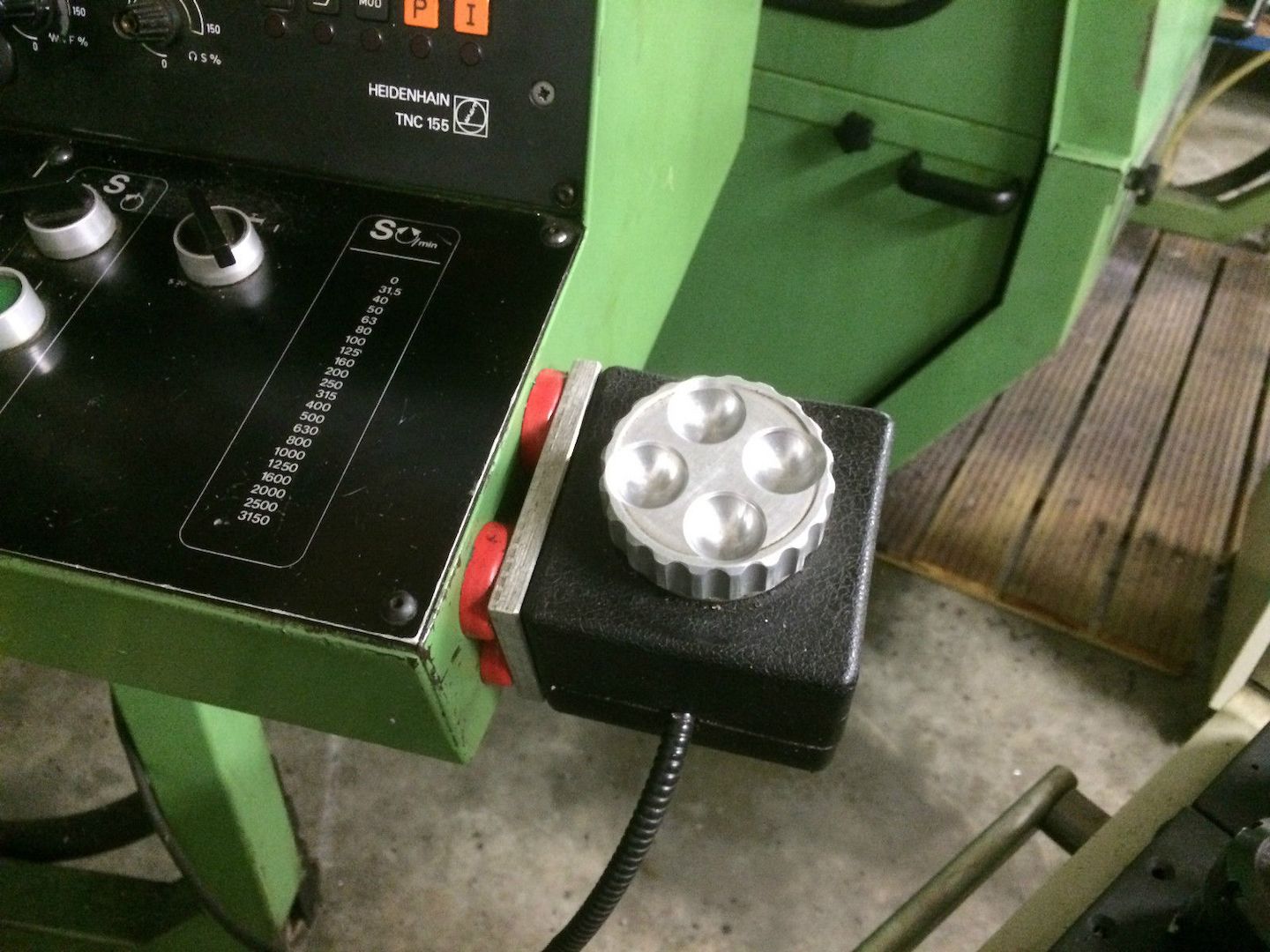

elektr. Handrad

Dokumentation:
Betriebsanleitung, Mechanischer Teil
Betriebsanleitung, Elektrischer Teil
Elektrodokumentation mit
Stromlaufplänen
Erdungplan
Anschlußplan Klemmen
Anschlußplan PC-Leistungsplatine
Geräteordnungpläne
Geräteliste
Dokumentation zu Bosch Transistorverstärker
Maschinenparameter
Übersicht zu den Anwenderparametern

auf CD-Rom:
Heidenhain TNC 155 Bedienungshandbuch
Heidenhain TNC 155 Serviceanleitung
Heidenhain TNC 155 Servicehandbuch Datenschnittstelle
Heidenhain TNC 155 PC-Beschreibung
