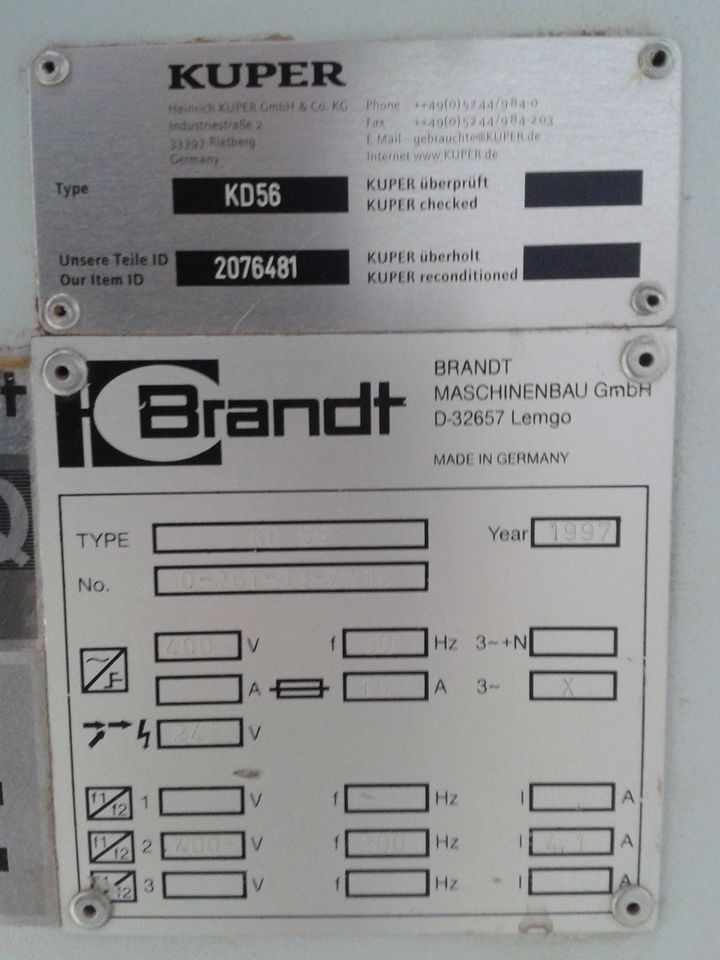

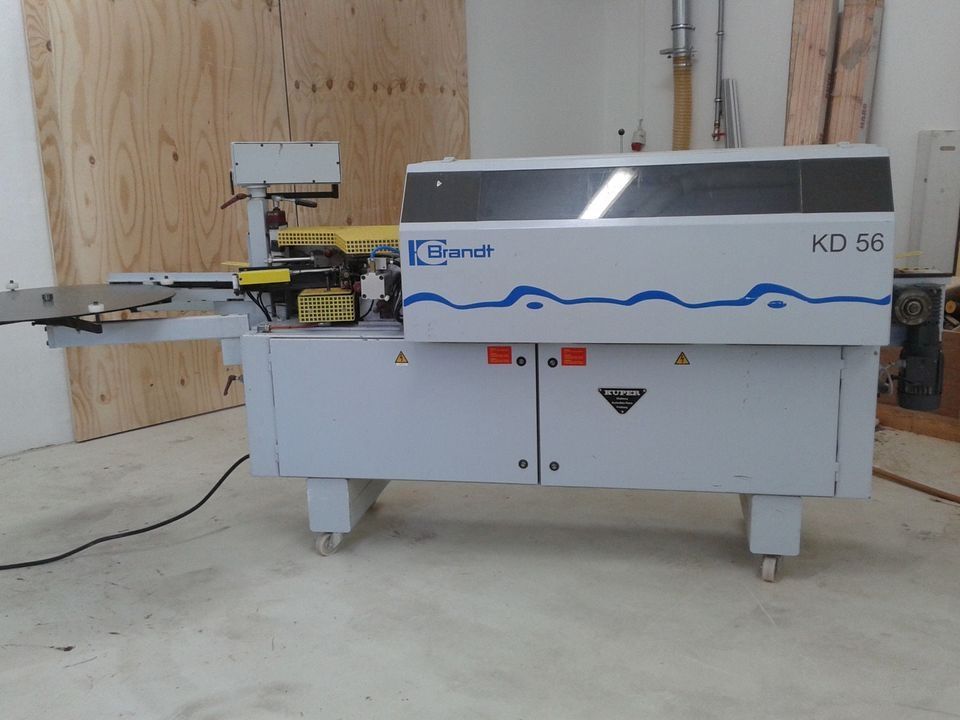

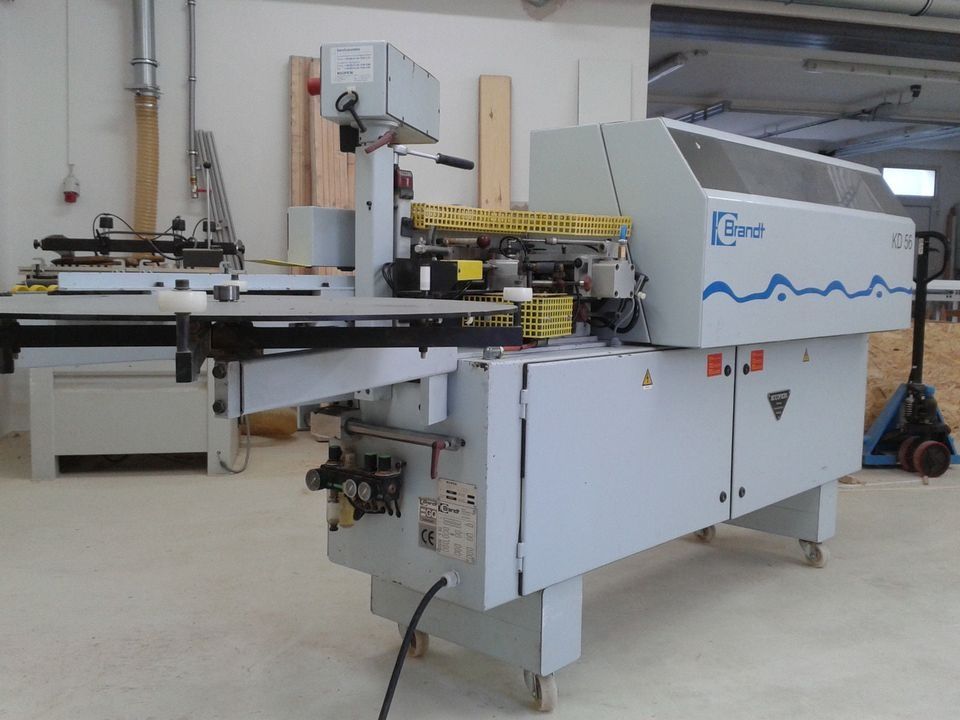

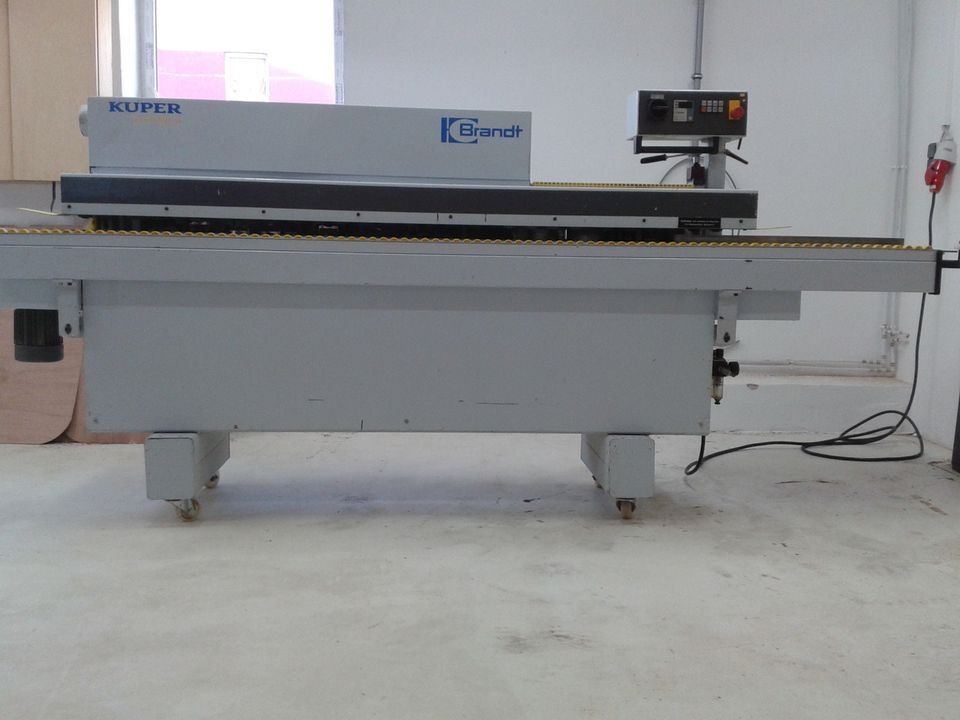

Kantenanleimmaschine Brandt KD 56

Baujahr: 1997
voll funktionsfähig, natürlich dem Alter entsprechend mit Gebrauchsspuren
Maschinenbeschreibung:

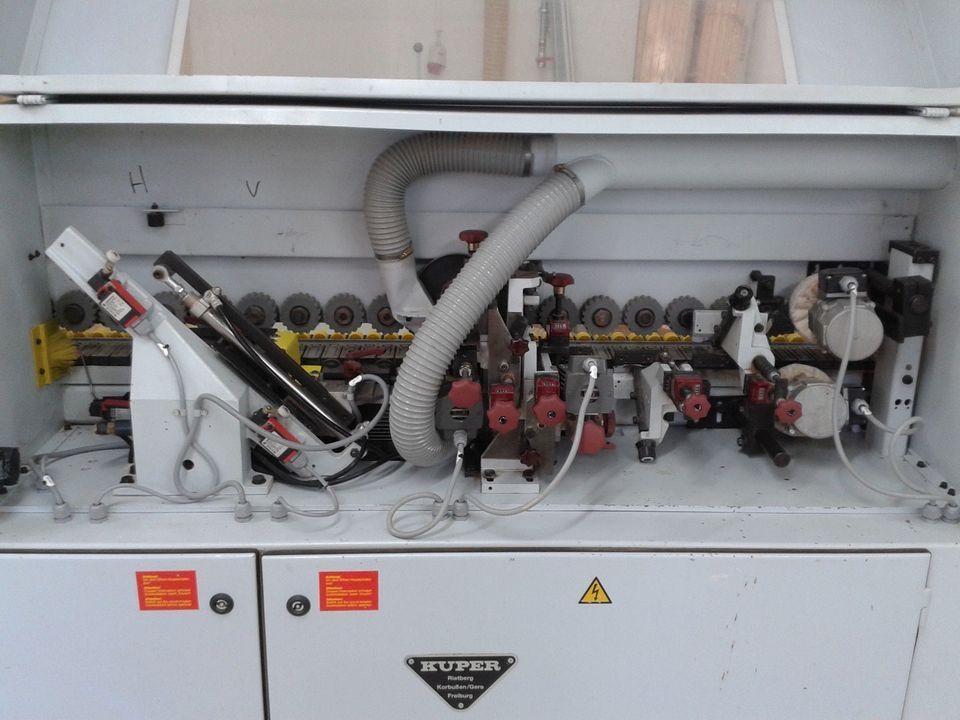

Kompakt-Kantenanleimmaschine
Einseitige Kantenanleimmaschine in Rechts-
ausführung zur Schmelzkleberverleimung.
Verleimteil für Schmelzkleber-Granulat.
Leimvorrat unterhalb der Leimrolle.
Leimangabe an das Werkstück mittels Leimrolle
im Gleich- und Gegenlauf.
Elektronische Leimtopf-Temperaturregelung.
Automatische Leimtemperatur-Absenkung bei
Arbeitsunterbrechungen.

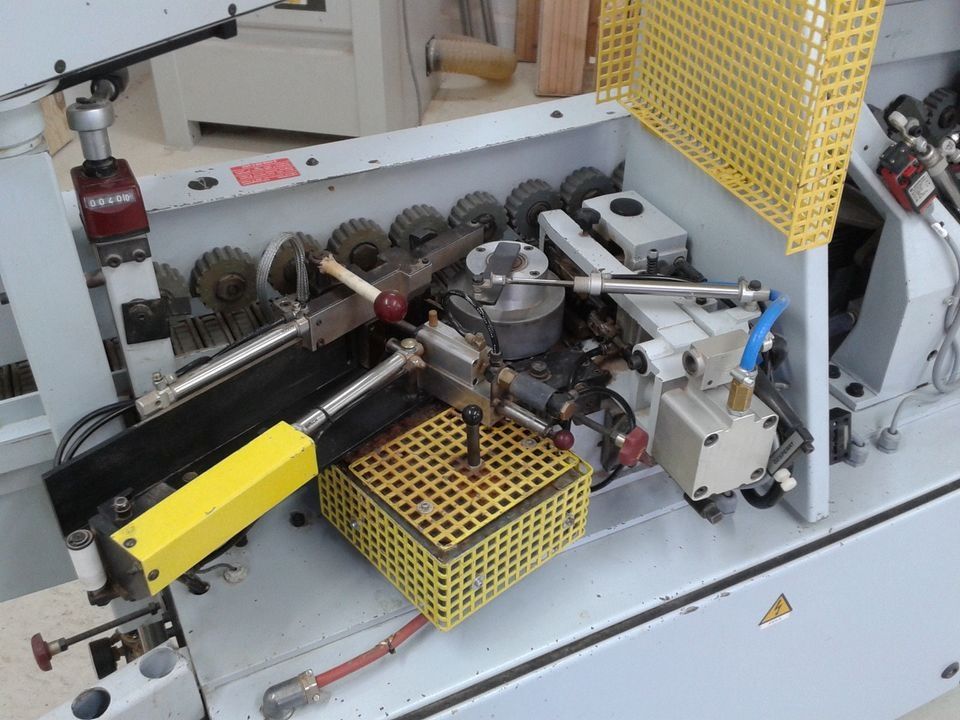

Automatisches Kantenmagazin für Rollenmaterial
und Fixlängen; einschl. Rollentrenneinrichtung
sowie Rollenteller Durchm. 800 mm.
Druckzone mit pneumatisch angetriebener Haupt-
Andruckrolle sowie Spezial-Nachdruckrolle zur
Verdichtung der oberen und unteren Leimfuge.
Zentral einstellbarer Oberdruck.
Zentrale manuelle Kettenbahnschmierung.

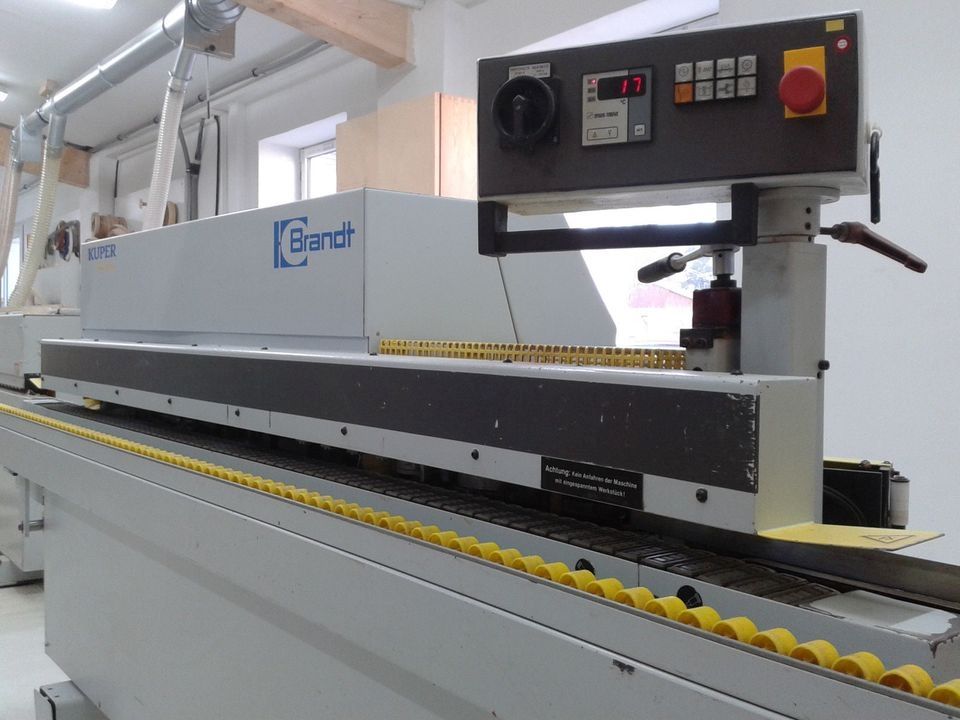

Bedienpult am Maschineneinlauf.

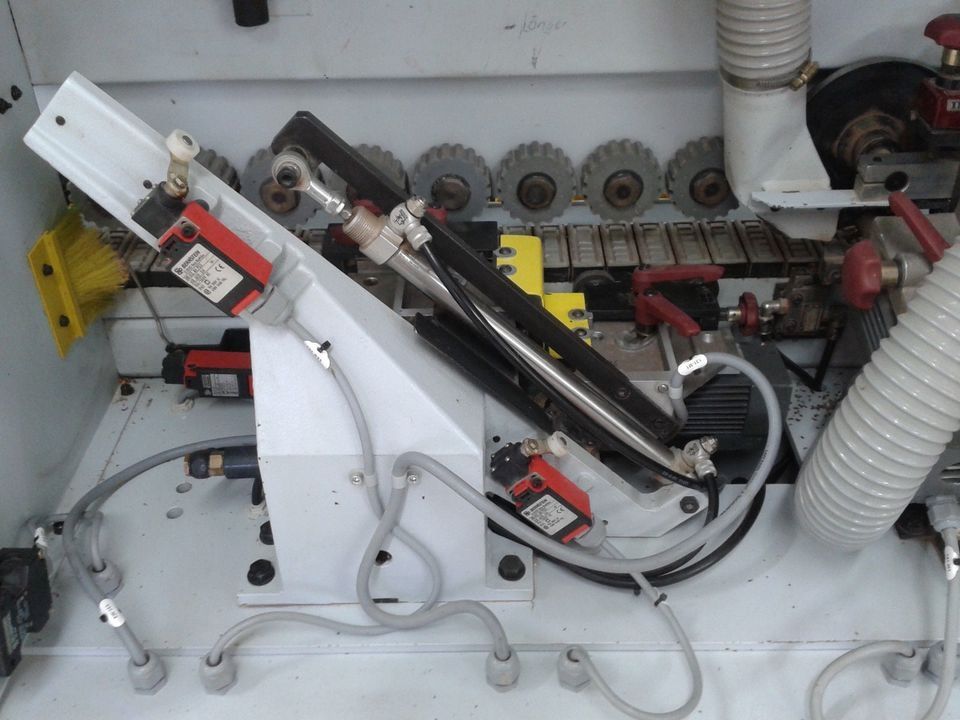

Kappsägeaggregat für vorderen und hinteren
Kantenüberstand. Hochpräzise Linearführung.
2 Motoren je 0,18 kW, 200 Hz, 12.000 U/min.
Ziehender Kappschnitt für hohe Genauigkeit.
Schwenkbereich Gerade- auf Fasekappen 0-15 Grad
Bestückt mit 2 Kappsägen Durchm. 100x2,6x32 mm
Z = 30.

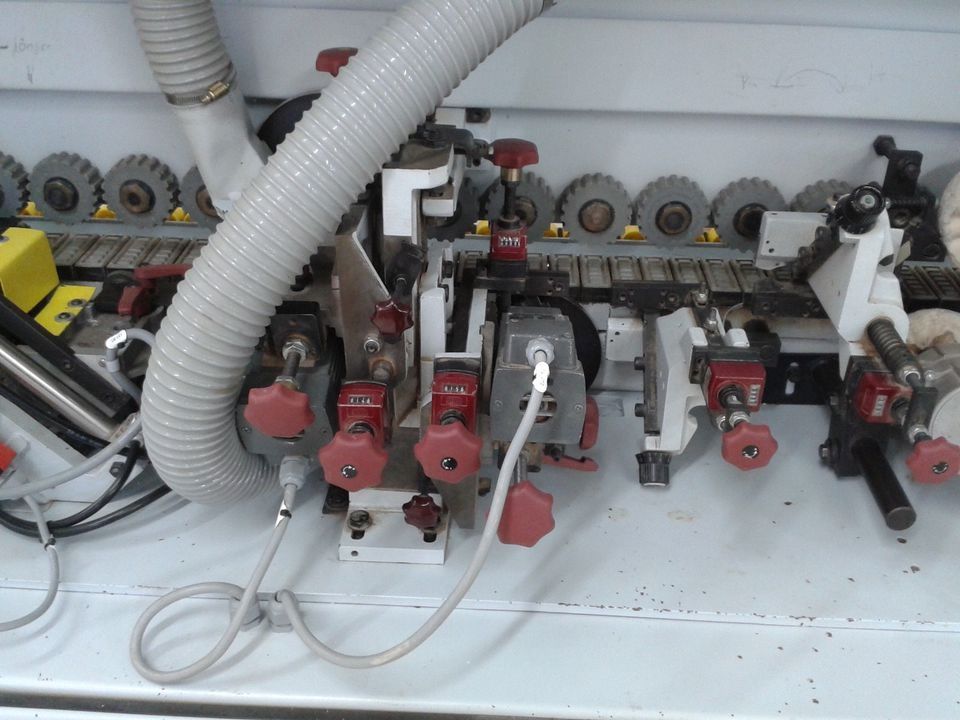

Bündigfräsaggregat oben und unten mit vertikaler
und horizontaler Tastung.
Schwenkbereich 0 - 15 Grad
2 Motoren je 0,27 kW, 200 Hz, 12.000 U/min.
Bestückt mit 2 WPL-Kombifräsern Gerade/Radius
Durchmesser 56/50 x 16 x 16 mm, Z = 4,
r= 2 oder 3 (bei Überprüfung nach Kundenangaben)
5730 - Ziehklingenaggregat für PVC-Kanten
Abtastung von oben, unten und seitlich, zum
Fasen und Runden von vorgefrästen PVC-Kanten.
Kantendicke max. 3 mm, Profilmesser
r= 2 oder 3 (Bei Überprüfung nach Kundenangaben)
5455 - Schwabbelaggregat 2 Motoren
Zum Griffigmachen der Kanten oben und unten '
2 Motoren je 0,09 kW, einzeln aufgehängt,
schräg - und höhenverstellbar .
2 Moltonscheiben Durchm. 120 x 20 mm
Werkstückauflage ausziehbar auf 350 mm
Lärmschutzverkleidung einschl. Zentralabsaug-
stutzen Durchm. 100 mm.
Elektrische Ausrüstung mit modularem
Steuerungssystem für vereinfachten Service'
Endschaltersteuerung
Zulässige Umgebungstemperatur min' +5 Grad/
max. +35 Grad Celsius '
Bei Netzspannungsschwankungen größer +/ - 10 %
muss am Einsatzort ein Spannungskonstanthalter
eingebaut werden.
Werkstückdicke 8 - 40 mm
Werkstückbreite min. 60 mm
Werkstücklänge min' 140 mm
Kantendicke :
Fixlängen 0,4 - 3,0 mm
max. (3 x 45 mm)
Rollentrennen 0,4 - 3,0 mm
(max. 3 x 30 mm / 0,8 x 45 mm)
Vorschub ca. 9 m/min
Elektrik 400V - 3Phasen - 50Hz
Anschlusswert 3, B kW

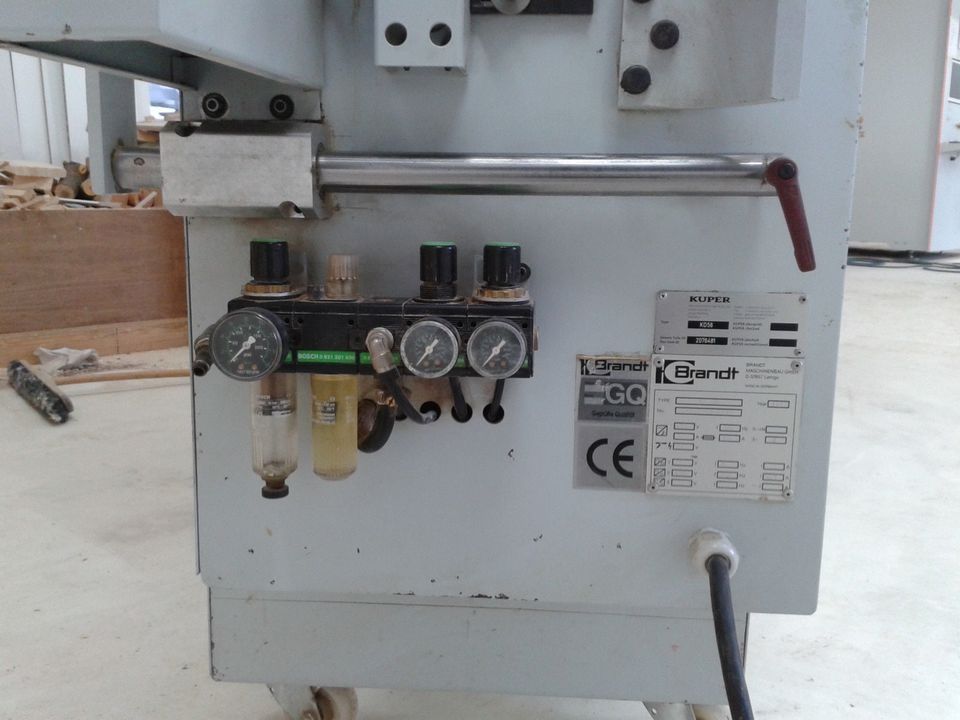

Druckluftanschluss 6 bar
Gewicht ca. 800 kg
Länge 3400 mm incl. Rollenteller
Breite 1100 mm incl. Rollenteller
Höhe 1 400 mm
Gewicht 800 kg
Bedienungsanleitung
Wartungsanleitung
